螺旋板式换热器






产品概述

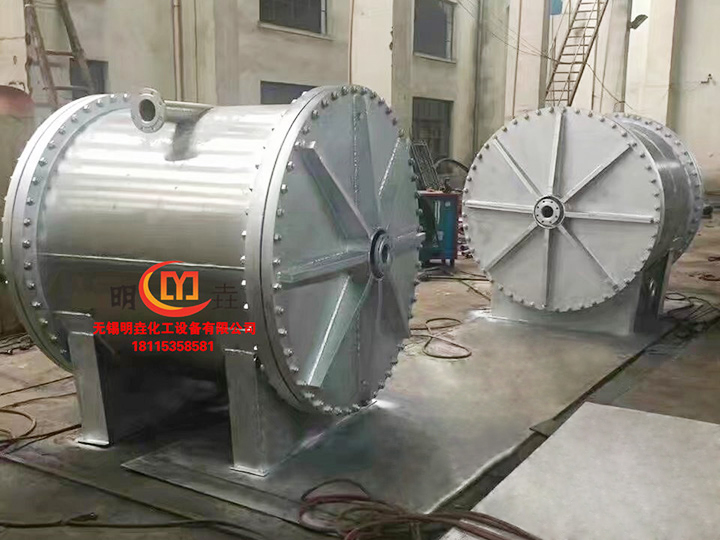

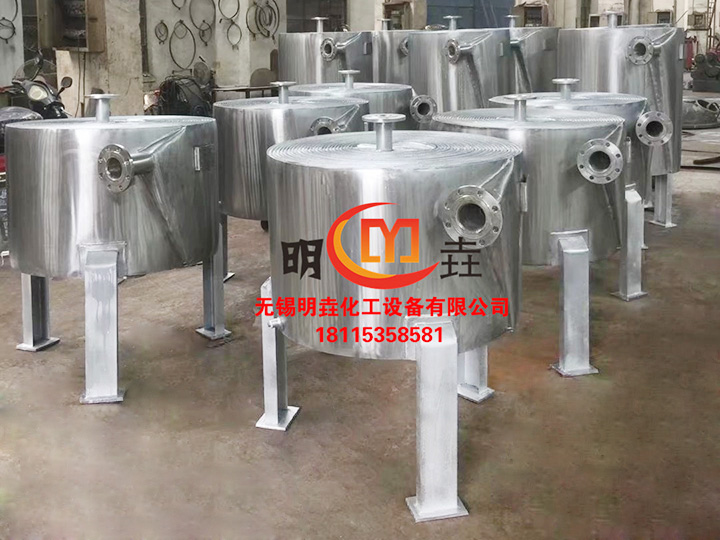

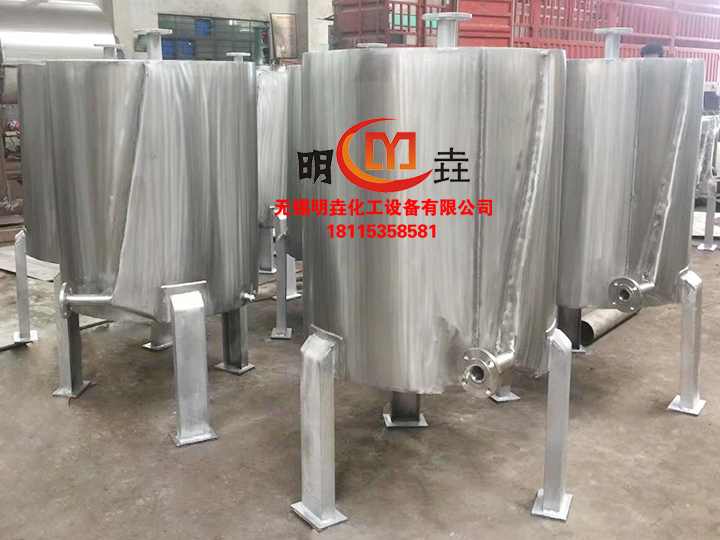

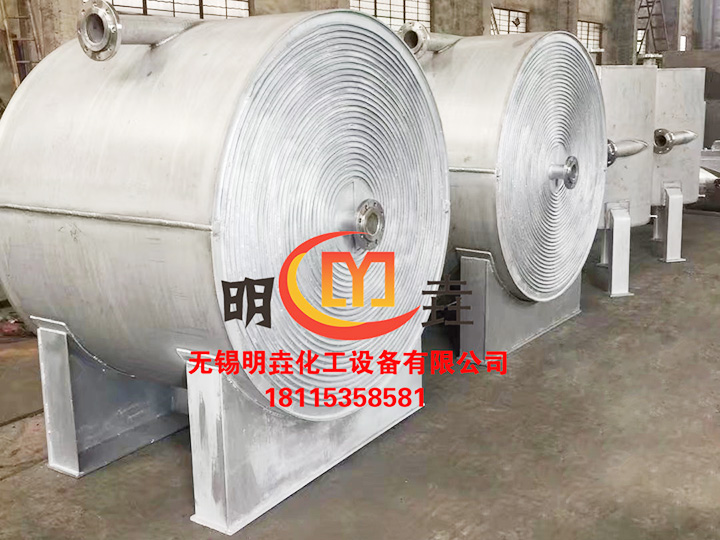

       螺旋板式换热器是一种高效换热设备,适用气-气、气-液、液-液,以及用于冷凝和液体蒸发传热。该产品具有传热效率高,污垢自清能力强,节能效果好,体积小、价格便宜,使用可靠等优点。产品广泛应用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式(Ⅰ型)螺旋板式换热器和可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器。

基本参数
       螺旋板换热器的公称压力PN规定为0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指单通道能承受的MAX工作压力)试验压力为工作压力的1.25倍。
       螺旋板换热器与介质接触部分的材质,碳素钢为Q235A、Q235AF,不锈钢酸钢为SUS321、SUS304。其它材质可根据用户要求选定。
       允许工作温度:碳素钢的t=0~+350℃,不锈钢酸钢的t=-40~500℃,升温降压范围按压力容器的有关规定。选用本设备时,应通过洽当的工艺计算,使设备通道内的流体达到湍流状态。(一般液体流速1m/Sec气体流速10m/Sec)。
       单台设备不能满足使用要求,可以多台组合使用,但组合时必须符合下列规定:
       并联组合,串联组合:设备和通道间距相同。
       混合组合:一个通道并联,一个通道串联。

螺旋板式换热器技术参数
公称换热面积 通道间距 碳钢 不锈钢
板厚
5m² 6—10 4mm 2~3mm
10m² 6—10 4mm 2~3mm
20m² 6—14 4mm 2~3mm
30m² 10—14 4mm 2~3mm
40m² 10—14 4mm 2~3mm
50m² 10—14 4mm 2~3mm
60m² 14—18 4mm 2~3mm
70m² 14—18 4mm 2~3mm
80m² 14—18 4mm 2~3mm
100m² 14—18 4mm 2~3mm
120m² 14—20 4~5mm 2~4mm
130m² 14—20 4~5mm 2~4mm
150m² 14—20 4~5mm 2~4mm
300m² 14—20 4~5mm 2~4mm
