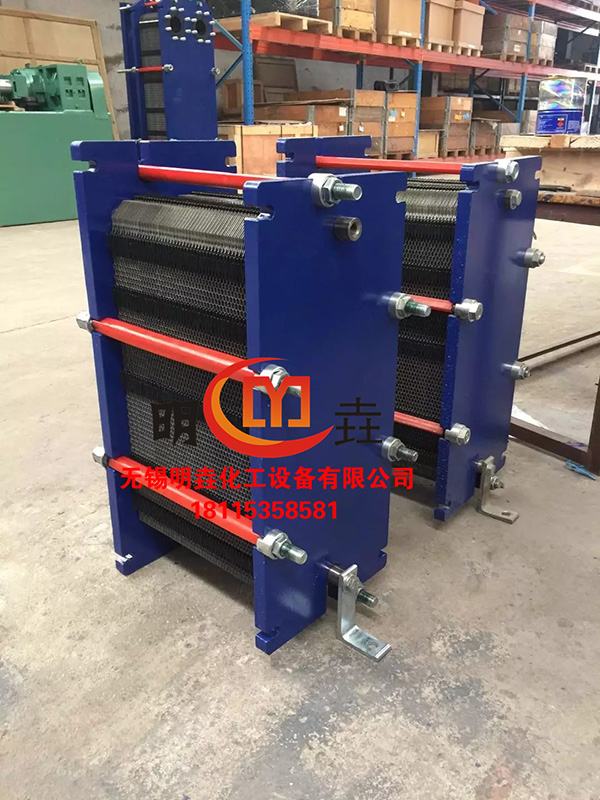

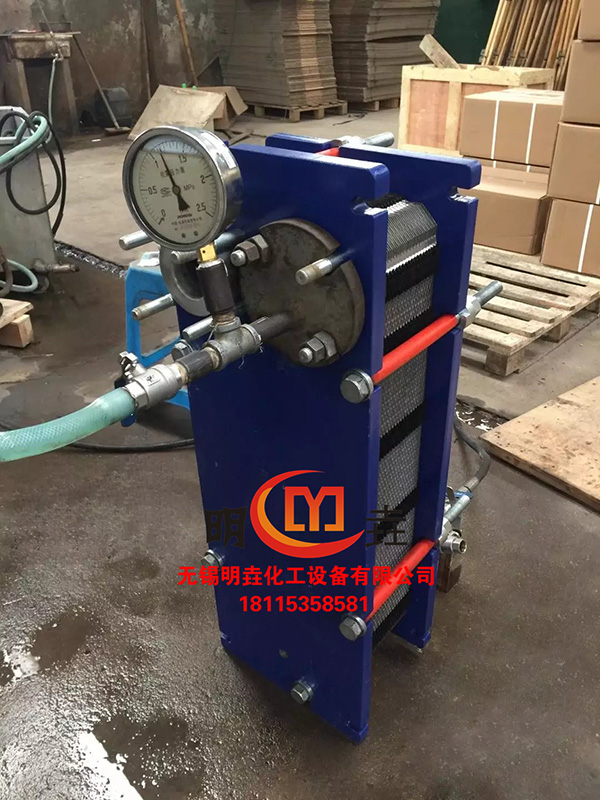

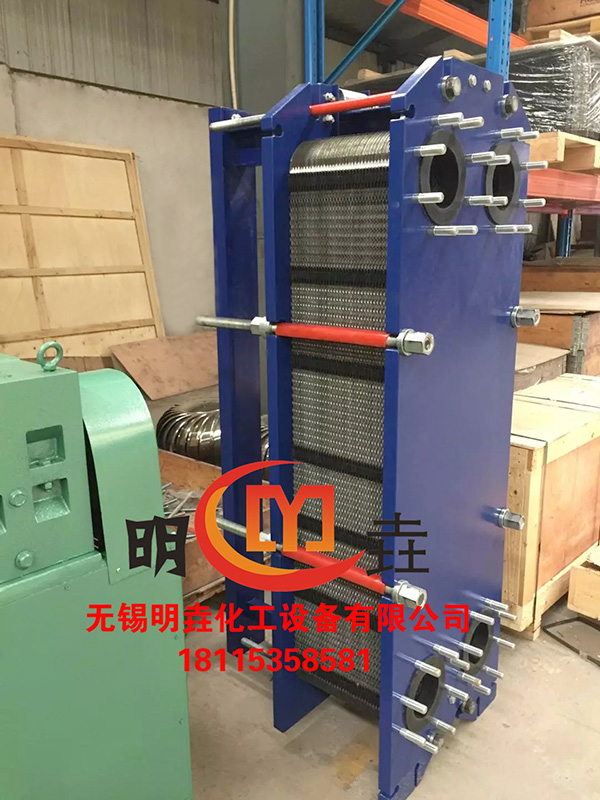

板式换热器



概述
       本设备是一种高效换热设备,适用于气-气,液-液,气-液对流传热,以及用于蒸汽冷凝和液体蒸发传热。该产品具有传热效率高,污垢自清能力强,节能效果好,体积小、价格便宜、使用可靠等优点。广泛用于制药、溶剂、化工、松香、染料、食品等行业的热能交换、废热回收。

板式换热器的设计特点
一、换热效率高
       传热系数一般可达2000—5000kcal/m2hr℃,比管壳式换热器高3—5倍。
二、结构紧凑
       因传热片紧密排列,与其它形式换热器相比,占地面积或空间较小。
三、维修方便
       板片紧密组装在一起,随时可以拆开维修和清洗。
四、寿命长久

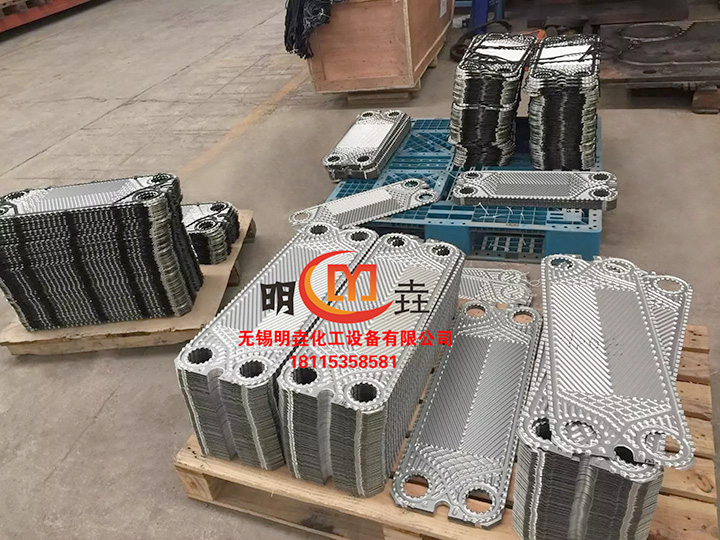

       板片可采用0.6—1.0毫米的304.316.316L不锈钢板或钛合金薄板压制而成,可耐各种腐蚀介质。
五、组装灵活不串液
       可根据用户不同换热面积的要求组装成机,如要改变初始功率,通过增减板片即可。另由于板片通道是双密封的,纹泄液流道行成可通汽的安全区域,从而避免了两种介质串通的可能。

板式换热器技术参数
型号 BR08 BR15 BR20 BR25 BR30 BR40 BR55
单片换热面积 0.08m2 0.15m2 0.20m2 0.25m2 0.30m2 0.41m2 0.55m2
外形尺寸 200×600 785×275 955×325 955×325 990×390 1210×400 1400×490
板片间距mm 2.6 2.6 5.0 3.5 5.0 3.6 3.8
通孔直径mm 40 50 65 65 80\100 100 125
设计压力 1.2Mpa 1.2Mpa 1.0Mpa 1.2Mpa 0.8Mpa 1.2Mpa 1.0Mpa
设计温度( ℃ ) 150 150 150 150 150 150 150
Max流量 20t/h 30t/h 60t/h 60t/h 100t/h 100t/h 200t/h
